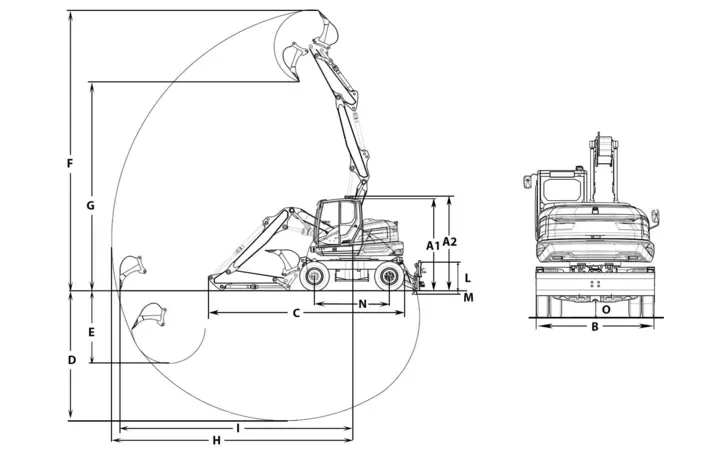

| Pneus ballon | Pneus jumelés avec anneau intermédiaire | Pneus jumelés sans bague intermédiaire | ||
| A1 | Hauteur avec cabine | 3.153 mm | 3.130 mm | 3.104 mm |
| A2 | Hauteur totale de la cabine avec gyrophare | 3.247 mm | 3.224 mm | 3.198 mm |
| B | Largeur | 2.523 mm | 2.506 mm | 2.526 mm |
| C | Longueur de transport balancier long | 6.940 mm | 6.940 mm | 6.940 mm |
| C | Longueur de transport balancier court | 6.637 mm | 6.637 mm | 6.637 mm |
| D | Profondeur d’excavation max., balancier court | 4.434 mm | 4.434 mm | 4.434 mm |
| D | Profondeur d’excavation max., balancier long | 4.732 mm | 4.732 mm | 4.732 mm |
| E | Profondeur d’attaque max., balancier court | 2.386 mm | 2.386 mm | 2.386 mm |
| E | Profondeur d’attaque max., balancier long | 2.671 mm | 2.671 mm | 2.671 mm |
| F | Hauteur d’attaque max., balancier court | 9.560 mm | 9.560 mm | 9.560 mm |
| F | Hauteur d’attaque max., balancier long | 9.825 mm | 9.825 mm | 9.825 mm |
| G | Hauteur de déversement max., balancier court | 5.905 mm | 5.905 mm | 5.905 mm |
| G | Hauteur de déversement max., balancier long | 5.966 mm | 5.966 mm | 5.966 mm |
| H | Rayon d’excavation max., balancier court | 8.282 mm | 8.282 mm | 8.282 mm |
| H | Rayon d’excavation max., balancier long | 8.568 mm | 8.568 mm | 8.568 mm |
| I | Portée au sol max., balancier court | 8.009 mm | 8.009 mm | 8.009 mm |
| I | Portée au sol max., balancier long | 8.304 mm | 8.304 mm | 8.304 mm |
| J | Rayon d'orientation à l’arrière | 1.650 mm | 1.650 mm | 1.650 mm |
| L | Hauteur de gerbage max. (lame niveleuse au-dessus du niveau du sol) | 1.037 mm | 1.037 mm | 1.037 mm |
| M | Profondeur de décapage max. (lame niveleuse sous le niveau du sol) | 136 mm | 136 mm | 136 mm |
| S | Garde au sol | 347 mm | 324 mm | 298 mm |
EW135
